混凝土，被譽為現(xiàn)代建筑之骨，其堅如磐石的特質和長久的耐久性一直是建筑工程師們的不懈追求。然而，在現(xiàn)實世界中，我們卻不難發(fā)現(xiàn)，即便是最堅固的混凝土結構，也往往難以逃脫開裂的宿命。這些或深或淺的裂縫，如同歲月的痕跡，不僅損害了建筑的美觀，更可能潛藏著對安全性的威脅。那么，究竟是什么原因導致了混凝土的開裂呢？在這篇文章中，砼界張博將深入挖掘裂縫背后的成因，帶您一同揭開混凝土開裂的神秘面紗。

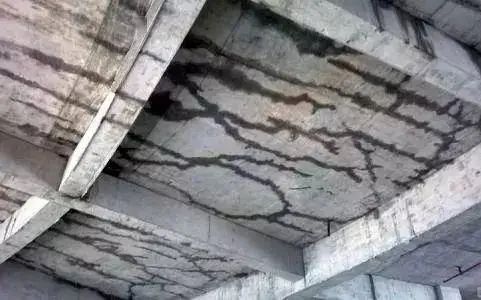

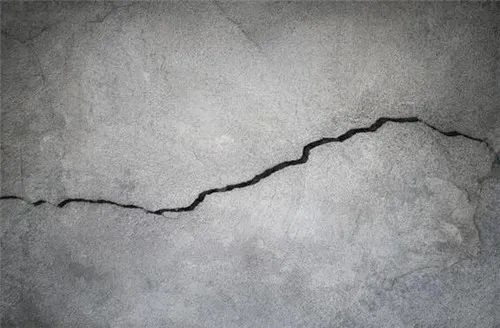

一、混凝土開裂現(xiàn)象概述 混凝土開裂，即在混凝土的硬化過程或后續(xù)使用中，因受多重因素影響而產(chǎn)生的內部應力超出了其本身的抗拉承載能力，從而在材料表面或深層形成的裂縫。這些裂縫形態(tài)各異，可能表現(xiàn)為細微的表面網(wǎng)狀裂紋，也可能發(fā)展為深層的結構裂縫，甚至演變?yōu)橥耆灤┑牧芽p。 裂縫的出現(xiàn)不僅損害了混凝土結構的整體美觀性，更重要的是，它們會顯著降低結構的力學性能和耐久性，對建筑的長期安全穩(wěn)定構成潛在威脅。因此，深入了解混凝土開裂的成因及預防措施，對于確保建筑結構的完整性和延長其使用壽命具有重要意義。 二、混凝土開裂的主要原因 1、收縮引起的混凝土裂縫 在實際工程中，混凝土的裂縫問題一直備受關注，其中由收縮引起的裂縫尤為常見?；炷恋氖湛s種類多樣，包括塑性收縮、縮水收縮（干縮）、自生收縮和炭化收縮等，這些都是導致混凝土體積變形和裂縫產(chǎn)生的主要因素。
① 塑性收縮： 塑性收縮，作為混凝土施工中一個不可忽視的現(xiàn)象，通常發(fā)生在混凝土澆筑后的關鍵時期——大約4至5小時內。在這一階段，水泥的水化反應異常劇烈，分子鏈迅速構建，同時伴隨著泌水和水分的急劇蒸發(fā)。這一系列變化導致混凝土在尚未完全硬化時就出現(xiàn)了失水收縮的現(xiàn)象。與此同時，骨料因自身重量開始下沉。由于此時的混凝土仍處于塑性狀態(tài)，因此這種收縮被稱為塑性收縮。 塑性收縮的量級相當可觀，通常可達到混凝土總體積的1%左右。當骨料在下沉過程中遇到鋼筋的阻擋時，沿鋼筋方向便可能形成裂縫。特別是在構件的豎向變截面處，如T梁、箱梁腹板與頂?shù)装宓慕唤訁^(qū)域，由于硬化前沉實的不均勻性，表面很容易出現(xiàn)順腹板方向的裂縫。 為了有效減小混凝土的塑性收縮及其帶來的潛在危害，施工過程中需要采取一系列精細的控制措施。首要的是合理控制水灰比，確保混凝土的配比達到最佳狀態(tài)。此外，攪拌時間應避免過長，以防止混凝土過度離散。在澆筑過程中，下料速度應適中，不宜過快，以確?；炷猎谀＞邇染鶆蚍植?。同時，振搗操作必須密實，以排除混凝土中的氣泡和空隙。對于豎向變截面等關鍵區(qū)域，建議采用分層澆筑的方法，以確保每一層的混凝土都能得到充分的沉實和硬化，從而有效減少裂縫的產(chǎn)生。 ② 縮水收縮： 縮水收縮，又稱干縮，是混凝土硬化后面臨的一大挑戰(zhàn)。當混凝土表層的水分逐漸蒸發(fā)，濕度隨之降低，混凝土的整體體積也會逐漸減小，這就是縮水收縮現(xiàn)象。然而，由于混凝土表層的水分損失速度遠快于內部，導致表面收縮顯著，而內部收縮相對較小。這種不均勻的收縮使得表面混凝土受到內部混凝土的強烈約束，從而產(chǎn)生拉力。一旦這種拉力超過了混凝土的抗拉強度，便會在表面形成裂縫。 值得注意的是，在配筋率較大的構件中，如配筋率超過3%的情況，鋼筋對混凝土的收縮約束作用會更加明顯。這是因為鋼筋的剛性和混凝土的收縮性之間存在差異，使得混凝土在受到鋼筋約束的同時，更容易在表面出現(xiàn)細微的龜裂裂紋。這些裂紋不僅影響混凝土的美觀性，更可能損害其整體的結構安全性和耐久性。

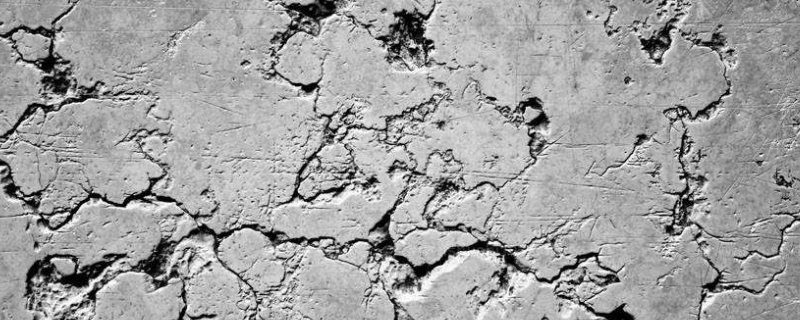

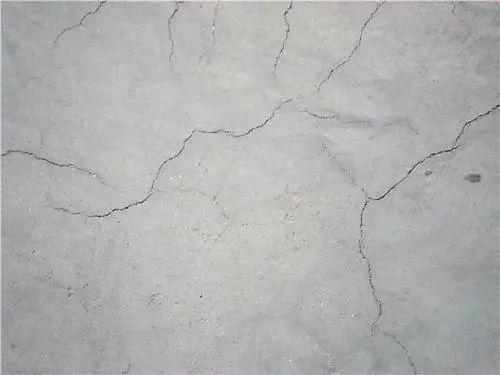

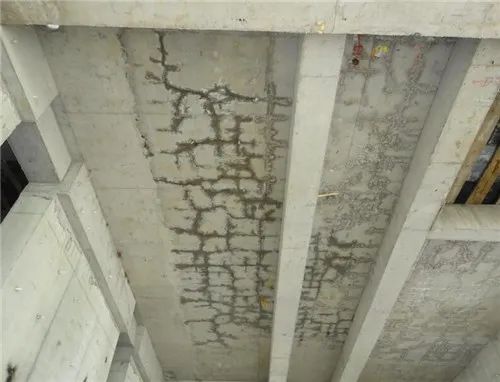

③ 自生收縮： 自生收縮，作為混凝土硬化過程中的一種獨特現(xiàn)象，源于水泥與水發(fā)生的水化反應。這種收縮與外界環(huán)境的濕度無關，完全是混凝土內部自身化學反應的結果。有趣的是，自生收縮既可以表現(xiàn)為正向的收縮，如在普通硅酸鹽水泥混凝土中常見的那樣，也可以呈現(xiàn)為負向的膨脹，這在礦渣水泥混凝土和粉煤灰水泥混凝土中尤為顯著。 正向的自生收縮是混凝土在硬化過程中，由于水泥水化反應導致的體積減小。這種收縮是混凝土內部微觀結構變化的自然結果，對混凝土的宏觀性能有著重要影響。而負向的自生膨脹，則是某些特殊類型的水泥混凝土在水化反應過程中產(chǎn)生的體積增大現(xiàn)象。這種膨脹可以在一定程度上抵消混凝土的其他收縮變形，對于控制混凝土的總體收縮和裂縫發(fā)展具有積極意義。 ④ 炭化收縮： 炭化收縮，這一聽起來頗為專業(yè)的術語，實際上描述的是大氣中的二氧化碳與混凝土中的水泥水化物之間一場特殊的化學反應。當這兩者相遇，它們會“悄悄”地引發(fā)混凝土的收縮變形。但值得注意的是，這場化學反應并不是隨時隨地都會發(fā)生，它需要一個特定的濕度環(huán)境——大約50%的濕度。而且，隨著大氣中二氧化碳濃度的增加，這場反應的速度還會不斷加快。 然而，盡管炭化收縮是混凝土變形的一個因素，但在實際的工程計算中，我們往往并不將其納入考量范圍。這主要是因為炭化收縮的影響相對較小，且其發(fā)生條件較為特殊。但這并不意味著我們可以完全忽視它。在特定的環(huán)境條件下，炭化收縮仍有可能對混凝土的性能和耐久性產(chǎn)生一定的影響。 總體而言，混凝土收縮裂縫多數(shù)呈現(xiàn)為表面裂縫，裂縫寬度較細且縱橫交錯成龜裂狀，形態(tài)復雜無規(guī)律可循。這些裂縫不僅影響混凝土結構的外觀質量，更可能對其力學性能和耐久性產(chǎn)生不利影響。因此，在混凝土工程的設計和施工過程中，必須充分考慮收縮裂縫的預防和控制措施以確保結構的安全性和耐久性。

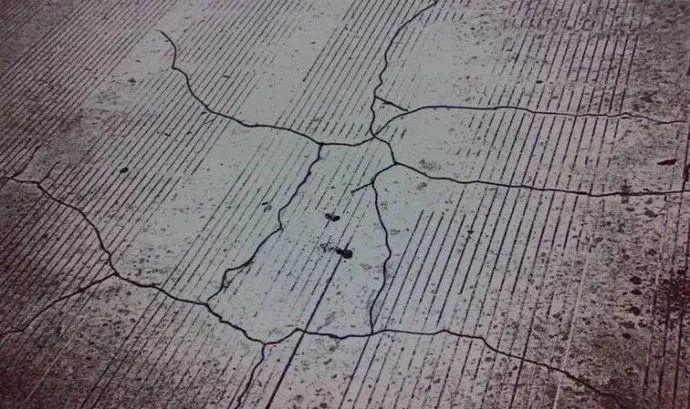

2、溫度變化引起的混凝土裂縫 混凝土，作為一種廣泛應用的建筑材料，具有顯著的熱脹冷縮特性。當外部環(huán)境溫度或結構內部溫度發(fā)生波動時，混凝土不可避免地會發(fā)生變形。然而，當這種變形受到外部或內部的約束時，結構內部就會產(chǎn)生應力。一旦這些應力超越了混凝土的抗拉極限，溫度裂縫便應運而生。 特別是在某些大跨徑橋梁等大型結構中，溫度應力的影響尤為顯著，有時甚至能達到甚至超過活載應力，成為結構安全性的重要考量因素。與其他類型的裂縫不同，溫度裂縫的一個顯著特征是它會隨著溫度的變化而動態(tài)變化：在溫度升高時裂縫可能會擴張，而在溫度降低時則可能會合攏。 3、荷載引起的混凝土裂縫 在混凝土結構中，由于常規(guī)靜、動荷載以及次應力的作用，裂縫的產(chǎn)生成為一種常見的現(xiàn)象，這些裂縫被統(tǒng)稱為荷載裂縫。荷載裂縫主要可以分為兩大類：直接應力裂縫和次應力裂縫。直接應力裂縫是由外部荷載直接導致的應力引發(fā)的裂縫，而次應力裂縫則是由外部荷載引發(fā)的次生應力所產(chǎn)生的裂縫。 荷載裂縫的特征因荷載類型和作用方式的不同而呈現(xiàn)出多樣化的特點。這些裂縫通常出現(xiàn)在結構的受拉區(qū)、受剪區(qū)或振動嚴重的部位，成為結構性能退化的明顯標志。值得注意的是，如果在受壓區(qū)出現(xiàn)起皮或沿受壓方向的短裂縫，這往往是結構達到承載力極限的信號，預示著結構可能即將發(fā)生破壞。這種情況通常是由于截面尺寸設計偏小，無法承受足夠的壓力所導致的。

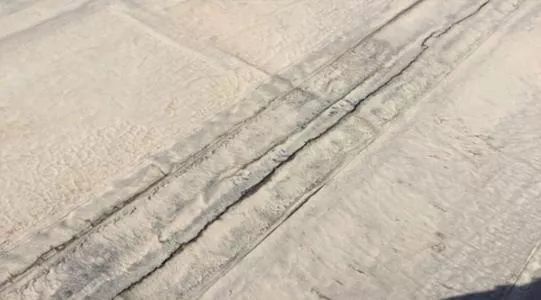

4、施工工藝質量引起的裂縫 在混凝土結構的整個生命周期中，從澆筑、構件制作，到起模、運輸、堆放，再到拼裝和吊裝，每一個環(huán)節(jié)都與最終的結構質量息息相關。如果在這個過程中，施工工藝選擇不當或施工質量未能達到標準，那么混凝土結構很可能會遭受各種形式的裂縫困擾。 這些裂縫可能是縱向的、橫向的、斜向的、豎向的、水平的，或者是表面的、深進的，甚至是貫穿整個結構的。特別是在那些細長薄壁的結構中，由于其對施工工藝和質量的敏感性更高，因此更容易出現(xiàn)裂縫問題。 裂縫的出現(xiàn)部位、走向以及寬度，都與其產(chǎn)生的原因有著密切的聯(lián)系。因此，對于施工工藝和質量的控制，是預防混凝土結構裂縫產(chǎn)生的關鍵。只有通過科學合理的施工工藝和嚴格的質量管理，才能確?；炷两Y構的完整性和耐久性，從而避免裂縫帶來的潛在風險。

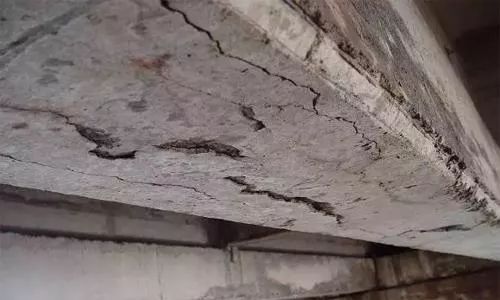

5、地基變形引發(fā)的砼結構裂縫 地基作為建筑物的基礎，其穩(wěn)定性至關重要。然而，當?shù)鼗l(fā)生豎向不均勻沉降或水平方向上的位移時，這種變形會對上部結構產(chǎn)生顯著的影響。由于地基的變形，結構中會產(chǎn)生附加應力，這些應力可能會超出混凝土結構的抗拉極限。當這種附加應力達到或超過混凝土所能承受的范圍時，結構就會發(fā)生開裂，形成裂縫。這些裂縫不僅影響建筑物的外觀，更可能危及其整體結構和安全性。因此，在設計和施工過程中，對地基的穩(wěn)定性和變形特性進行充分考慮和精確計算至關重要，以確保建筑物的長期穩(wěn)定和安全使用。 6、鋼筋銹蝕導致的混凝土裂縫 混凝土保護層的質量和保護層厚度對于防止鋼筋銹蝕至關重要。當混凝土質量不佳或保護層厚度不足時，二氧化碳可能侵蝕至鋼筋表面，降低鋼筋周圍混凝土的堿度。此外，氯化物的介入也可能導致鋼筋周圍氯離子含量升高，進而破壞鋼筋表面的氧化膜。在這種情況下，鋼筋中的鐵離子與侵入混凝土中的氧氣和水分發(fā)生銹蝕反應，生成氫氧化鐵。由于氫氧化鐵的體積比原鐵要大2至4倍，它會對周圍混凝土產(chǎn)生顯著的膨脹應力。這種膨脹應力可能導致保護層混凝土開裂、剝離，并沿鋼筋縱向形成裂縫，同時銹跡可能滲透到混凝土表面，影響結構的外觀和完整性。 鋼筋銹蝕不僅導致鋼筋有效斷面面積減小，還會削弱鋼筋與混凝土之間的握裹力，從而降低結構的整體承載力。此外，銹蝕還可能誘發(fā)其他形式的裂縫，進一步加劇鋼筋的銹蝕程度，形成惡性循環(huán)，最終導致結構的整體破壞。 為了防止鋼筋銹蝕引發(fā)的裂縫問題，在設計和施工階段應采取一系列措施。設計時，應嚴格按照規(guī)范要求控制裂縫寬度，并采用足夠的保護層厚度來保護鋼筋不受外界侵蝕。同時，也需要注意保護層厚度不能過厚，以免減小構件的有效高度并在受力時增大裂縫寬度。在施工階段，應嚴格控制混凝土的水灰比，加強振搗操作以確?；炷恋拿軐嵭?，從而有效防止氧氣和水分侵入混凝土內部。此外，對于含氯鹽的外加劑的使用量也應進行嚴格限制，特別是在沿海地區(qū)或其他存在腐蝕性強的空氣和地下水的地區(qū)更應特別小心謹慎。
7、凍脹引發(fā)的混凝土裂縫 當大氣溫度驟降至零度以下，混凝土中的吸水飽和部分會遭遇冰凍現(xiàn)象。在這一過程中，游離的水分子會轉變?yōu)楣虘B(tài)的冰，體積膨脹高達9%。這種膨脹作用會在混凝土內部產(chǎn)生顯著的膨脹應力，對其結構完整性構成威脅。與此同時，混凝土凝膠孔中的過冷水（其結冰溫度低于-78度）在微觀層面上的遷移和重新分布，會引起滲透壓的變化，進一步加大混凝土中的膨脹力。這種復合作用導致混凝土強度顯著降低，并誘發(fā)裂縫的形成。 特別值得注意的是，在混凝土初凝階段遭遇凍害尤為嚴重。這種情況下，混凝土成齡后的強度損失可能高達30%至50%，嚴重影響其使用性能和安全性。此外，在冬季施工過程中，對預應力孔道進行灌漿后，若未采取有效的保溫措施，也可能沿管道方向出現(xiàn)凍脹裂縫，進一步損害混凝土結構的整體性和耐久性。 三、混凝土開裂的深層次原因 除了上述列舉的常見因素，混凝土開裂還受到更深層次原因的影響，這些因素主要與混凝土的材料特性、配合比設計以及所處的環(huán)境條件息息相關。 1、施工材料質量引起的混凝土裂縫 混凝土，作為建筑領域最常用的材料之一，其性能與組成材料的質量息息相關。其中，水泥、骨料和水是混凝土不可或缺的三大要素。水泥的品種多樣，不同的標號代表著其獨特的性能特點，而水泥的用量更是直接關系到混凝土的強度和工作性能。此外，骨料作為混凝土的骨架，其質量、粒徑大小與分布（即級配）以及含泥量的多少，都會對混凝土的整體性能和開裂行為產(chǎn)生顯著影響。 因此，在混凝土制備過程中，材料的選擇和使用顯得尤為關鍵。一旦使用不當，如選用了過期、受潮或質量不達標的水泥，或是骨料中混入了過多的有害物質、泥土等雜質，都可能對混凝土的強度和耐久性造成不可逆的損害。這些損害不僅會降低混凝土的整體性能，還會大大增加其在使用過程中出現(xiàn)開裂、變形等問題的風險。因此，嚴格控制施工材料的質量，是確?；炷列阅芊€(wěn)定、預防開裂等問題的重要手段之一。
2、配合比設計引起的混凝土開裂 混凝土的配合比設計，是一個需要綜合考慮工程實際需求、材料性能以及施工條件等多個因素的復雜過程。配合比是否合理，直接關系到混凝土的性能表現(xiàn)和開裂風險。 如果配合比設計不當，比如水泥用量偏多或水灰比設置過大，都會對混凝土的性能產(chǎn)生不良影響。過多的水泥用量會導致混凝土在硬化過程中產(chǎn)生過大的收縮應力，同時增加其溫度變形，從而增大開裂的風險。而過大的水灰比則會降低混凝土的密實性和強度，使其更容易受到外部應力的影響而產(chǎn)生裂縫。 因此，合理的配合比設計對于預防混凝土開裂至關重要。它不僅能夠確?；炷辆哂辛己玫墓ぷ餍阅芎蛷姸?，還能有效降低其開裂的風險。在進行配合比設計時，需要充分考慮各種因素的綜合影響，通過科學的計算和試驗來確定最佳的比例，從而確?；炷恋男阅芊€(wěn)定、耐久性強。 3、環(huán)境因素引起混凝土開裂 在深入探討混凝土開裂的原因時，環(huán)境因素所扮演的角色不容忽視。多種外部條件，如氣候條件、化學侵蝕以及生物作用等，都可能對混凝土的性能和使用壽命產(chǎn)生顯著影響。特別是當混凝土長期暴露于惡劣環(huán)境中時，其開裂的風險會大幅上升。 氣候條件，尤其是極端溫差，是導致混凝土開裂的重要因素之一。在溫差變化較大的環(huán)境中，混凝土內部會產(chǎn)生溫度應力，當這種應力超過混凝土的抗拉強度時，裂縫就會形成。此外，干燥環(huán)境會導致混凝土失去水分，引發(fā)收縮開裂；而潮濕環(huán)境則可能使混凝土吸水膨脹，進而在限制條件下產(chǎn)生開裂。 化學侵蝕同樣會對混凝土造成損害。當混凝土接觸到某些化學物質，如酸、堿、鹽等，這些物質可能會與混凝土中的成分發(fā)生反應，導致混凝土的結構破壞和性能下降，最終引發(fā)開裂。 生物作用也不可小覷。一些微生物和植物在生長過程中可能會分泌出對混凝土有害的物質，這些物質會逐漸侵蝕混凝土，削弱其結構強度，從而為開裂創(chuàng)造條件。 因此，在混凝土的設計、施工和維護過程中，必須充分考慮環(huán)境因素的影響，采取相應的預防和保護措施，以延長混凝土的使用壽命并減少開裂風險。
四、預防混凝土開裂的措施 為了有效預防混凝土開裂，可以從以下幾個關鍵方面著手： 1、優(yōu)化材料選擇： 優(yōu)化材料選擇至關重要，應選用品質上乘的水泥、骨料等原材料，并對其質量進行嚴格把關。對于有特殊工程需求的場合，可以考慮添加適當?shù)耐饧觿?，以進一步改善混凝土的工作性能和耐久性。 2、合理設計配合比： 合理設計配合比是預防混凝土開裂的又一重要環(huán)節(jié)，應根據(jù)具體工程要求和現(xiàn)場實際情況，進行細致入微的配合比設計。在此過程中，應避免水泥用量過多、水灰比失衡等常見問題。同時，可以考慮摻入適量的摻合料和外加劑，以優(yōu)化混凝土的內部結構，提升其整體性能。 3、加強施工管理： 加強施工管理同樣不容忽視，在施工過程中，必須嚴格按照相關規(guī)范和標準進行操作，確?；炷恋臐仓?、振搗、養(yǎng)護等各個環(huán)節(jié)都能達到預定要求。此外，還應避免過早拆模、養(yǎng)護不當?shù)瘸Ｒ娬`區(qū)。同時，要加大對施工現(xiàn)場的監(jiān)控和管理力度，確保每一道工序都能符合質量標準。 4、考慮環(huán)境因素： 充分考慮環(huán)境因素對混凝土開裂的影響也至關重要，在設計和施工過程中，應對工程所在地的氣候條件、化學侵蝕、生物作用等環(huán)境因素進行全面分析，并采取相應的預防措施。例如，在惡劣環(huán)境下可以考慮設置伸縮縫、使用高性能防水材料等手段，為混凝土提供額外的保護。
五、普通混凝土裂縫的處理方法 1、表面修復技術 表面修復是處理混凝土裂縫的常用方法之一，它旨在恢復結構的完整性和美觀性。多種技術可以用于此目的，包括但不限于壓實抹平、涂抹專用的環(huán)氧粘結劑、噴涂水泥砂漿或細石混凝土等。此外，壓抹環(huán)氧膠泥、使用環(huán)氧樹脂粘貼下班絲布也是常見的修復手段，它們能夠增加混凝土表面的整體性和耐久性。 具體來說，表面涂抹方法特別適用于那些漿材難以灌入的細小而淺的裂縫，例如深度未達到鋼筋表面的發(fā)絲狀裂縫、不漏水的裂縫、不伸縮的裂縫以及已經(jīng)穩(wěn)定不再活動的裂縫。這種方法簡單易行，能夠快速有效地封閉裂縫，防止水分和其他有害物質的侵入。 另一方面，表面貼補技術，如使用土工膜或其他防水片材，特別適用于處理大面積漏水的情況。例如，當混凝土表面出現(xiàn)蜂窩狀麻面、難以確定具體漏水位置或存在變形縫時，這種方法尤為有效。通過貼補防水材料，可以迅速實現(xiàn)防滲堵漏的目的，保障結構的正常使用和耐久性。

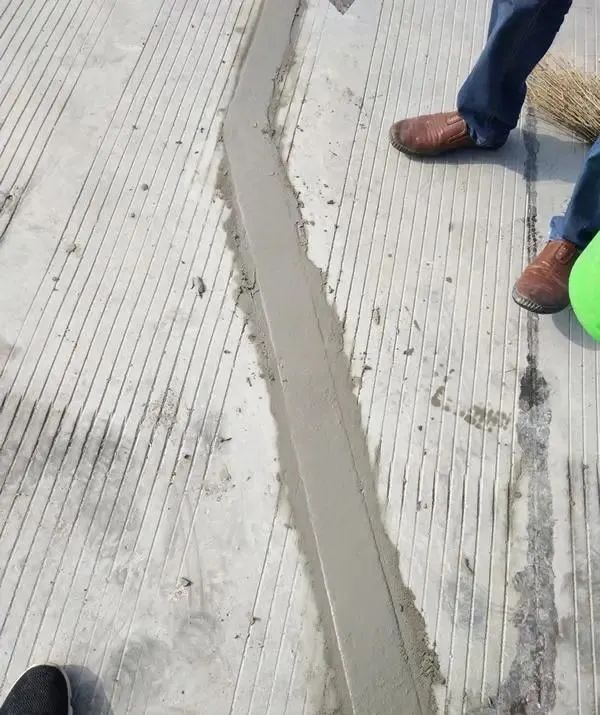

2、局部修復策略 局部修復法是針對混凝土結構中特定區(qū)域的裂縫或損傷進行的有針對性的修復方法。這些方法旨在快速、有效地恢復結構的完整性和功能性。 其中，充填法是一種常用的局部修復技術。它使用專門的修補材料直接填充裂縫，特別適用于寬度較大的裂縫。這種方法操作簡單，成本相對較低，能夠快速封閉裂縫，防止其進一步擴大。對于寬度小于0.3mm且深度較淺的裂縫，或是裂縫中存在充填物而使得灌漿法難以達到理想效果的場合，充填法同樣是一個有效的選擇。 此外，對于某些特定類型的裂縫，如小規(guī)模的裂縫或需要簡易處理的裂縫，可以采取開設V型槽的策略。通過在裂縫處開設一個V型槽，然后使用適當?shù)男扪a材料進行填充處理，可以有效地封閉裂縫并提高結構的耐久性。這種方法不僅簡單易行，而且能夠快速恢復結構的外觀和功能性。

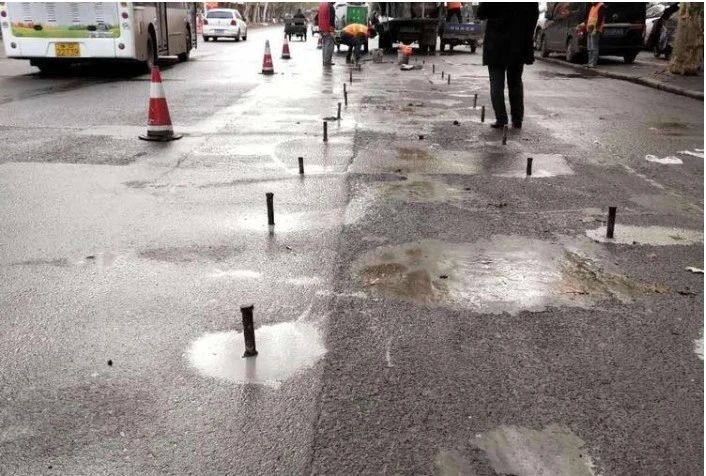

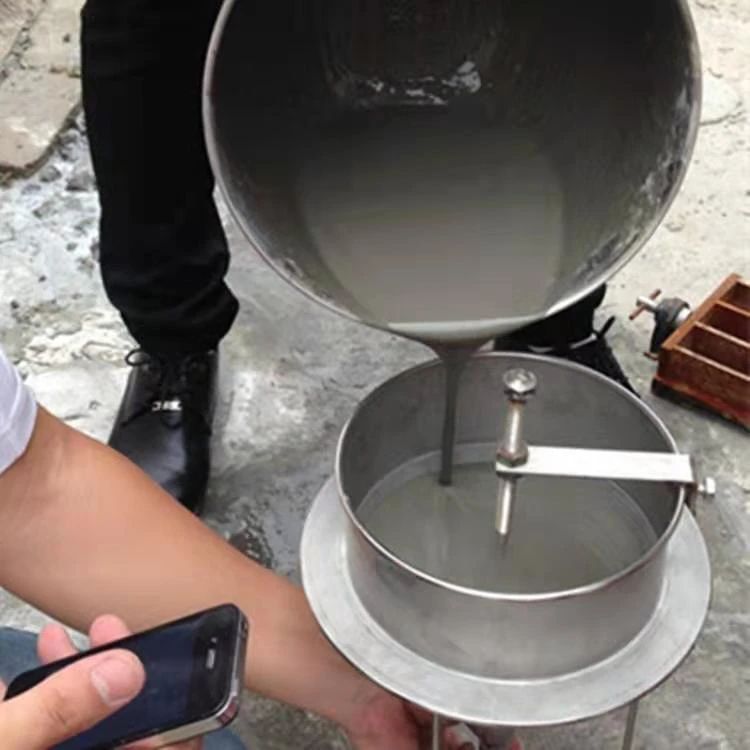

3、水泥壓力灌漿技術 水泥壓力灌漿法是一種廣泛應用于混凝土結構裂縫修補的有效方法，尤其適用于寬度大于等于0.5mm的穩(wěn)定裂縫。這種方法不僅應用范圍廣，從細微的裂縫到較大的裂縫都能得到很好的處理效果，而且經(jīng)過實踐證明，其修補效果非常顯著。 水泥壓力灌漿技術是用一種超細水泥灌漿料，這是一種具有高強度的漿料，600目超細水泥通過這種方式注入裂縫中，材料具體介紹可以看這篇內容：超細水泥灌漿料，裂縫處理，超流動，微膨脹！ 具體操作時，通過專業(yè)的壓送設備，在0.2~0.4Mpa的壓力下，將特制的補縫漿液注入混凝土裂縫中。這種漿液能夠迅速填充裂縫，并通過固化反應與混凝土緊密結合，從而達到封閉裂縫、恢復結構整體性的目的。該方法作為一種傳統(tǒng)的修補技術，經(jīng)過多年的實踐應用，已經(jīng)被證明是一種可靠且效果顯著的裂縫修補方法。 此外，隨著技術的不斷發(fā)展，現(xiàn)在還可以采用彈性補縫器來注入注縫膠。這種方法不需要電力驅動，操作簡便，同時修補效果也非常理想。無論是大型工程還是小型維修項目，水泥壓力灌漿法和彈性補縫器都能為混凝土結構的裂縫修補提供有效的解決方案。

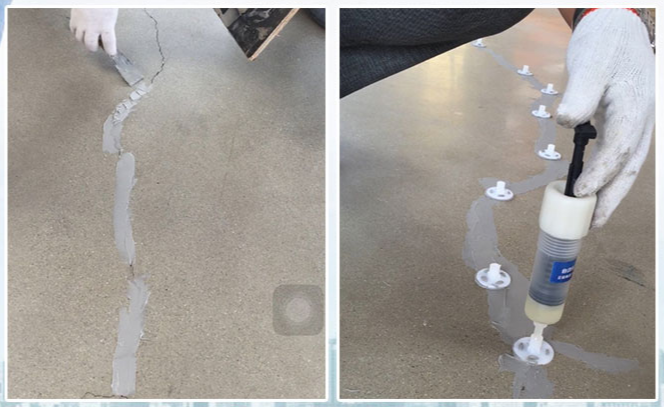

4、化學灌漿技術 化學灌漿是一種先進的混凝土結構裂縫修補技術，它能夠有效地處理寬度大于或等于0.05mm的裂縫。這種方法利用特制的改性環(huán)氧樹脂灌縫膠，在高壓的作用下，通過注漿管注入到裂縫內部。 改性環(huán)氧樹脂灌縫膠具有優(yōu)異的流動性和滲透性，能夠迅速填滿裂縫并與混凝土緊密結合，形成一個堅固的整體。與傳統(tǒng)的水泥灌漿相比，化學灌漿具有更高的粘結強度和耐久性，能夠更好地恢復混凝土結構的承載能力和使用功能。 除了高壓灌膠的方式，還可以通過低壓注膠的方式來處理混凝土結構裂縫，這種方式需要配合另一種膠，也是一種改性的環(huán)氧樹脂膠，叫做封口膠（也被稱為修補膠），封口膠用于封閉裂縫和安裝注膠器的底座，灌縫膠則通過低壓注膠器來注入裂縫內。細節(jié)看這篇：改性環(huán)氧樹脂灌縫膠，混凝土裂縫克星，無痕修復→ 總之，改性環(huán)氧樹脂灌縫膠還具有施工方便、環(huán)保無污染等優(yōu)點，因此在現(xiàn)代建筑工程中得到了廣泛的應用。無論是對于新建工程的裂縫預防，還是對于既有建筑的裂縫修補，改性環(huán)氧樹脂灌縫膠都展現(xiàn)出了其獨特的優(yōu)勢和良好的效果。

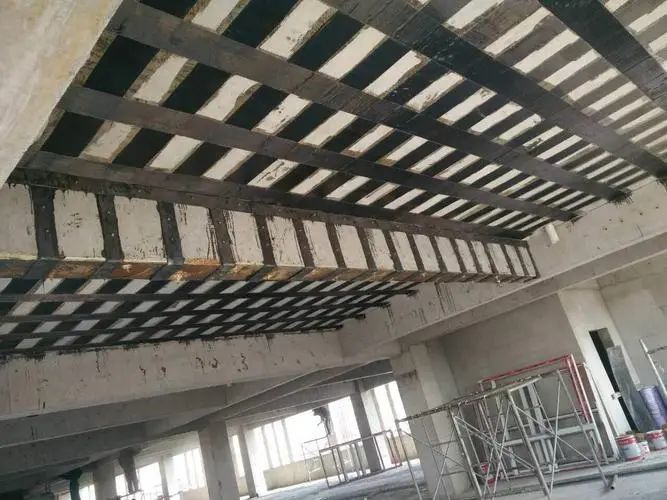

5、結構內力的有效緩解策略 為了有效減少結構所承受的內力，工程師們常常采取一系列精心設計的策略。其中，卸荷或精確控制作用于結構上的荷載是最直接的方法之一。通過合理設置卸荷結構，如懸挑、拱形或桁架等，可以顯著分散和減少傳遞到主體結構上的力。 此外，根據(jù)結構的實際情況，增設支點或支撐也是增強結構穩(wěn)定性、降低內力的有效途徑。在某些情況下，將簡支梁改造為連續(xù)梁也可以實現(xiàn)內力的重新分布，從而提高結構的整體承載能力和穩(wěn)定性。這些策略在結構設計和加固中扮演著至關重要的角色，確保了結構在各種工況下的安全性和可靠性。 6、結構補強策略 當結構因各種原因如超荷載、長時間未處理的裂縫、火災損害等導致其強度受損時，結構補強成為必要的加固措施。工程師們會運用多種方法來增強結構的整體性和承載能力。增加鋼筋、加厚板是常見的傳統(tǒng)補強方式，它們能有效提升結構的剛度和耐久性。 此外，外包鋼筋混凝土、外包鋼以及粘貼鋼板等技術也被廣泛應用于結構補強中。這些方法通過增加結構的外部約束或提供額外的承載路徑，顯著提高了結構的整體性能。 預應力補強體系是另一種先進的結構補強技術，它通過施加預應力來改善結構的受力狀態(tài)，從而提高其承載能力和變形能力。這種方法特別適用于需要恢復或提升結構性能的情況。 為確保補強效果，工程師們還會進行一系列的檢查和試驗，包括修補材料的性能測試、鉆心取樣試驗以評估混凝土的實際強度、壓水和壓氣試驗來檢查裂縫的封閉情況等。這些嚴格的檢查和試驗流程確保了補強措施的有效性和結構的安全性。
7、調整結構方案以增強整體剛度 在面對結構裂縫問題時，一種有效的策略是通過改變原有的結構方案來加強整體剛度。這種方法旨在通過優(yōu)化結構布局，提升結構的整體承載能力和穩(wěn)定性。 例如，針對框架結構中出現(xiàn)的裂縫，可以采用增設隔板深梁法進行處理。具體而言，通過在裂縫附近增設隔板，并配合深梁的加固作用，可以顯著改善框架的受力狀況，減少裂縫的擴展和延伸。這種方法不僅能夠有效控制裂縫的發(fā)展，還能顯著提升結構的整體剛度和耐久性，確保結構在長期使用過程中的安全性和穩(wěn)定性。 8、混凝土置換技術 混凝土置換法在處理嚴重損壞的混凝土結構時展現(xiàn)出其獨特的優(yōu)勢，作為一種高效且實用的修復方法，它首先要求將損壞的混凝土部分徹底剔除，確保損壞區(qū)域完全暴露。隨后，置換工作緊隨其后，新、高質量的混凝土或其他專用材料被精心澆筑到損壞區(qū)域，以恢復結構的完整性和功能性。 在置換過程中，材料的選擇至關重要。普通混凝土或水泥砂漿是最常見的置換材料，它們具有出色的結構性能和耐久性，能夠滿足大多數(shù)修復需求。然而，在某些特定情況下，為了進一步提高修復效果或滿足特殊工程要求，聚合物或改性聚合物混凝土以及砂漿也被廣泛采用。這些高性能材料不僅具備優(yōu)異的力學性能和耐久性，還能顯著提高混凝土結構的抗裂性、抗?jié)B性以及抗化學侵蝕能力，從而延長結構的使用壽命。 9、電化學防護技術 電化學防護法是一種高效、持久的混凝土和鋼筋防腐技術。它利用電場在介質中產(chǎn)生的電化學作用，主動改變混凝土或鋼筋混凝土所處的環(huán)境條件，從而使鋼筋表面形成一層鈍化膜，達到防腐的目的。在眾多電化學防護方法中，陰極防護法、氯鹽提取法以及堿性復原法被公認為既常用又效果顯著的三種技術。 陰極防護法通過施加外部電流，使鋼筋成為陰極，從而抑制鋼筋的腐蝕過程。氯鹽提取法則利用電場作用，將混凝土中的氯離子逐漸遷移到外部，降低其對鋼筋的腐蝕風險。而堿性復原法則旨在恢復混凝土內部的堿性環(huán)境，以增強鋼筋的鈍化狀態(tài)。 這種電化學防護方法的顯著優(yōu)點在于其對環(huán)境因素的依賴性較小，無論是已裂結構還是新建結構，都能提供長期、穩(wěn)定的防腐保護。因此，在需要長期防腐的工程中，電化學防護技術成為了一種備受推崇的解決方案。 10、仿生自愈技術 仿生自愈合法代表了混凝土裂縫處理領域的一大創(chuàng)新。這項技術受到自然界生物組織的啟發(fā)，模仿了它們在受到創(chuàng)傷時能夠自動分泌物質以促進愈合的獨特能力。通過在混凝土的傳統(tǒng)組分中巧妙地融入某些特殊成分，如含有粘結劑的液芯纖維或微膠囊，研究者們創(chuàng)造了一個智能型的仿生自愈合神經(jīng)網(wǎng)絡系統(tǒng)。 當混凝土因各種原因出現(xiàn)裂縫時，這個內置的神經(jīng)網(wǎng)絡系統(tǒng)會迅速響應，激活液芯纖維或微膠囊釋放出粘結劑。這些粘結劑能夠迅速填補裂縫，促使其重新愈合，從而顯著提高混凝土的耐久性和使用壽命。這種方法不僅展示了混凝土技術的創(chuàng)新潛力，還為未來智能建筑材料的發(fā)展開辟了新的道路。 11、其它方法 除了之前列舉的各種裂縫處理技術，工程中還有一些其他常用或特殊的方法值得考慮。例如，在某些極端情況下，拆除并重新施工可能成為必要的選擇，尤其是當結構損壞嚴重到無法修復時。此外，改善結構的使用條件也是一種有效的策略，例如通過調整荷載分布、優(yōu)化使用環(huán)境或采取防護措施來減輕結構的負擔。還有一種情況是，經(jīng)過詳細的試驗或分析論證，工程師們可能會決定對某些裂縫采取不處理的態(tài)度，因為這些裂縫可能對結構的安全性和耐久性沒有顯著影響，或者處理成本過高而效益不明顯。這種決策需要基于深入的專業(yè)知識和豐富的工程經(jīng)驗。 END，本文就到這！ 混凝土開裂作為一個復雜且多因素影響的工程難題，不僅與材料本身的性質有關，還深受設計思路、施工工藝以及環(huán)境條件等多重因素的影響。為了有效預防混凝土開裂，我們必須從多個維度進行深入剖析，并采取相應的綜合性措施。這需要我們從材料選擇、配合比設計、施工質量控制以及后期維護管理等各個環(huán)節(jié)進行嚴格把關，確保每一環(huán)節(jié)都能為提升混凝土結構的安全性和耐久性貢獻力量。通過本文的探討，我們期望能夠為廣大讀者提供一個更為全面和深入的視角，幫助大家更好地理解和應對混凝土開裂問題，從而為實際工程應用提供有益的參考和指導。 |
